آشنایی با کپسول کامپوزیت بالن گاز

در دنیای امروز که ایمنی، وزن و دوام در ذخیره‌سازی گازهای فشرده و مایع اهمیت حیاتی دارد، کپسول کامپوزیت (Composite Cylinder) به یکی از مهم‌ترین نوآوری‌های مهندسی تبدیل شده است. این مخازن پیشرفته با ساختار لایه‌ای و مواد کامپوزیتی، جایگزین مدرن و کارآمد کپسول‌های فلزی سنتی هستند. کپسول کامپوزیت نه تنها بسیار سبک‌تر است، بلکه مقاومت بالاتری در برابر انفجار، خوردگی و ضربه ارائه می‌دهد و به کاربران امکان نظارت بصری بر سطح گاز را می‌دهد.

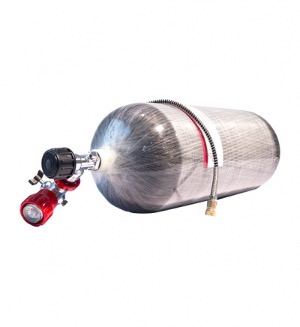

کپسول کمپوزیت(کپسول کامپوزیت)نسل سوم از سری سیلندرهای فولادی بوده که به کمک الیاف ویژه و استفاده از به روز ترین تکنولوژی های ساخت تولید و امکان استفاده از فشار بالا ۳۰۰ بار الی ۵۰۰ بار را برای کلیه مصارف صنعتی و آزمایشگاهی و حتی استفاده تفنگ پی سی پی، تفنگ های پینت بال و مصارف دیگر را فراهم می سازد.

کپسول های کمپوزیت ارائه شده توسط بالن گاز از شرکت آل سیف(ALSAFE) بزرگترین سازنده کپسول کامپوزیت در آسیا و تنها صادر کننده این کپسول ها به اروپا و آمریکا بوده که با رعایت استانداردهای روز در تولید انتخابی بسیار مطمئن برای مصرف کنندگان محسوب می شود.

کپسول های آل سیف با استانداردهای مختلف همانند ایزر۱۱۱۲۲ و…. قابلیت استفاده در زیر آب را دارد و همچنین دارای شیر مخصوص و نازل فشار قوی در ساخت آن و مورد تایید شرکت هانی ول آمریکا نیز می باشد.

کپسول کامپوزیت با روکس الیاف مصنوعی که برای نگهداری فشار ساخته می شود دارای استحکام قوی و بعلت وجود کپسول آلومینیم در حین توانایی نگهداری فشار بالا دارای وزنی سبک بوده و همچنین در مقابل ضربه نیز ایمنی را حفظ می نماید و ریسک هرگونه خطری به حداقل ترین حالت تقلیل پیدا می کند.

همچنین بعلت سبکی و فشار بالا این کپسول کمپوزیت مخزنی مورد تایید برای استفاده غواصان برای فشار منفی مورد استفاده قرار می گیرد.

کپسول کامپوزیت چیست و چگونه ساخته می‌شود؟

کپسول کامپوزیت یک مخزن فشار قوی چندلایه است که از ترکیب لایه داخلی (liner) و لایه خارجی تقویت‌شده با فیبر کامپوزیتی ساخته می‌شود. طبق تعریف Special Gas Instruments (۲۰۲۵)، این کپسول‌ها شامل مواد فیبری (مانند فیبر شیشه یا کربن) هستند که با رزین ترکیب شده و روی لایه داخلی قرار می‌گیرند.

ساختار لایه‌ای استاندارد:

• لایه داخلی (Liner): معمولاً از پلیمر HDPE (در Type ۴) یا فولاد/آلومینیوم (در Type ۳) ساخته می‌شود. وظیفه اصلی آن جلوگیری از نشت گاز است.
• لایه کامپوزیتی: فیبرهای پیوسته (continuous filament) شیشه یا کربن که با رزین اپوکسی یا پلی‌استر آغشته شده و به صورت کامل یا جزئی دور liner پیچیده می‌شوند.
• لایه خارجی محافظ: پوشش پلیمری مقاوم در برابر UV و ضربه برای حفاظت از لایه کامپوزیتی.

طبق Ragasco و Mikrosam، فرآیند تولید شامل مراحل roto-molding یا blow-molding برای liner و filament winding (پیچیدن فیبر) تحت فشار کنترل‌شده است. این روش باعث ایجاد استحکام فوق‌العاده در حالی که وزن نهایی به شدت کاهش می‌یابد، می‌شود.

مشخصات کپسول کمپوزیت

کپسول های کمپوزیت با استحکام بالا در ساخت دارای چگالی پایین و مقاوم در برابر حرارت و دمای بالا بوده، دارای فشار کاری ۳۰۰ بار و تست ۵۰۰ بار و چرخه عمر ۵ ساله اولیه و قابلیت افزایش طول عمر را پس از هر بار پایان چرخه عمر دارد.

دلیل زمان کوتاه چرخه اولیه بعلت میزان فشار قابل تحمل این سیلندرها بوده که در بازه زمان های کوتاه میزان خستگی سیلندر مورد بررسی قرار گیرد تا از هرگونه حادثه بعلت فشار بالا جلوگیری شود.

نکات ایمنی:

کپسول کامپوزیت با توجه به الیاف و محفظه کپوزیت آن بسیار حساس در مقابل ضربه های تیز بوده و حتما و اکیدا مصرف کنندگان برای جابه جایی می بایست نکات ایمنی و حمل و نقل را رعایت نموده تا از بروز خرابی جلوگیری شود.

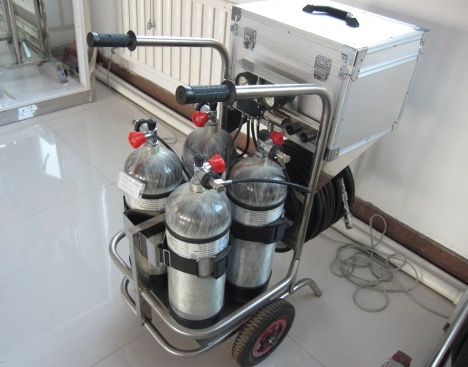

همچنین از دیگر مصارف کپسول های مهم کمپوزیت می توان به آتش نشانی و سیستم های تنفسی برای ورود به چاه تا عمق های بالا نیز اشاره نمود این ست ها به عموما به ست فرار و یا ست تنفسی معروف می باشد با بهره گیری از کپسول کمپوزیت و کوله و ماسک و تنظیم گر فشار وسیله ای مناسب برای تنفس در شرایط عدم وجود اکسیژن کافی برای تنفس می باشد.

بالن گاز ارائه دهنده انواع سیستم تنفسی با برند ALSAFE  سیستم تنفسی HONEYWELL برای مصارف تنفسی می باشد.

انواع کپسول‌های کامپوزیت (Type ۱ تا Type ۴)

طبق استانداردهای بین‌المللی (AMS Composites، ۲۰۲۰ به‌روزرسانی ۲۰۲۵)، کپسول‌های گاز بر اساس ساختار به چهار نوع اصلی تقسیم می‌شوند:

Type ۱: تمام فلزی (فولاد یا آلومینیوم). سنگین‌ترین نوع با کمترین هزینه.

Type ۲: liner فلزی با wrap کامپوزیتی جزئی (فقط دور بدنه).

Type ۳: liner فلزی نازک با wrap کامپوزیتی کامل (full wrap). سبک‌تر از Type ۱ و ۲.

Type ۴: liner پلیمری (HDPE) با wrap کامپوزیتی کامل. سبک‌ترین نوع موجود در بازار (تا ۷۰٪ سبک‌تر از فولاد). Hexagon Purus و Luxfer این نوع را برای کاربردهای CNG و هیدروژن توصیه می‌کنند.

Type ۵ (جدیدتر): بدون liner (linerless) که هنوز در مراحل توسعه است.

کپسول‌های Type ۴ به دلیل وزن بسیار کم، در کاربردهای خودروهای CNG، LPG خانگی و ذخیره هیدروژن بیشترین محبوبیت را دارند.

خرید کپسول کامپوزیت از بالن گاز بعنوان واردکننده اصلی در ایران

فروشگاه اینترنتی بالن گاز با هدف ارائه مدرن‌ترین و ایمن‌ترین کپسول‌های کامپوزیتی فشارقوی در بازار ایران و منطقه، فعالیت خود را آغاز کرده است. ما با درک عمیق از نیاز صنایع مختلف از جمله خودروسازی، حمل‌ونقل، پتروشیمی و مصارف خانگی به کپسول‌هایی با وزن سبک‌تر، مقاومت بالاتر و عمر مفید بیشتر، سبد متنوعی از محصولات کامپوزیتی با استانداردهای بین‌المللی را گردآوری کرده‌ایم. کپسول‌های ما که با فناوری رشته‌های پیوسته از جنس فیبر کربن و شیشه بر روی آستر فلزی یا غیرفلزی ساخته می‌شوند، ضمن کاهش چشمگیر وزن نسبت به نمونه‌های تمام‌فلزی، ایمنی بی‌نظیری را با طراحی گسیختگی بدون ترکش (Non-Fragile) ارائه می‌دهند. همه محصولات ما دارای تاییدیه‌های معتبر استاندارد از سازمان ملی استاندارد ایران و گواهینامه‌های بین‌المللی نظیر ISO 11439 و ECE R110 هستند و با ضمانت اصالت و کیفیت به دست شما می‌رسند.

کاربردهای صنعتی و روزمره کپسول کامپوزیت

کپسول‌های کامپوزیت در حوزه‌های متنوعی کاربرد دارند:

• LPG خانگی و تجاری: جایگزین ایده‌آل برای کپسول‌های فولادی ۵، ۱۰ و ۱۴ کیلویی. Ragasco این محصولات را برای مصرف خانگی توصیه می‌کند.
• CNG خودرو: مخازن Type ۴ برای خودروهای دوگانه‌سوز و وسایل نقلیه سنگین (Luxfer G-Stor Go).
• ذخیره هیدروژن: کاربرد کلیدی در خودروهای پیل سوختی و ایستگاه‌های سوخت هیدروژن (Hexagon Purus).
• تجهیزات تنفسی (SCBA): برای آتش‌نشانان و نیروهای نظامی (Eaton).
• کاربردهای پزشکی و آزمایشگاهی: ذخیره اکسیژن و گازهای ویژه.
• صنایع دریایی و هوانوردی: به دلیل وزن کم و مقاومت بالا.

نگهداری، بازرسی و نکات ایمنی مهم

هرچند کپسول کامپوزیت بسیار ایمن است، اما نیاز به رعایت نکات دارد:

• بازرسی بصری منظم برای تشخیص آسیب خارجی (ترک، خراش عمیق).
• اجتناب از قرار گرفتن طولانی در معرض UV مستقیم (لایه محافظ کمک می‌کند).
• استفاده از شیر و اتصالات استاندارد.
• عدم پر کردن بیش از حد مجاز (overfilling).

نتیجه‌گیری: انتخاب هوشمندانه برای ایمنی و کارایی

کپسول کامپوزیت با ترکیب وزن کم، ایمنی بالا، مقاومت خوردگی و طراحی مدرن، استاندارد جدیدی در ذخیره‌سازی گاز ایجاد کرده است. Type ۴ این کپسول‌ها به‌ویژه برای کاربردهای LPG، CNG و هیدروژن ایده‌آل هستند و مزایای بلندمدت اقتصادی و ایمنی قابل توجهی ارائه می‌دهند.
