کاربرد جک هیدرولیک و اجزاء سازنده آن

رپورتاژ

جک هیدرولیک یکی از تجهیزاتی است که در صنایع مختلف از آن برای بالا بردن اشیاء سنگین، ایجاد حرکت، وارد کردن فشار مستقیم و… استفاده می شود. فعالیت این جک بر پایه فشار و جابجایی سیال است. از جمله اجزاء اصلی جک های هیدرولیک می توان به پیستون، میله پیستون، درپوش سیلندر و سیلندر اشاره کرد. آب بند پیستون، پیچ و مهره، گردگیر، پایه و… از دیگر اجزاء این جک بشمار می آیند.

برای ساخت پیستون معمولا از متریال هایی همچون استیل یا چدن استفاده می شود. آب بند پیستون مانعی برای نشت روغن است. برای اینکه سیلندر هیدرولیک به تجهیز مقابل متصل شود از سرجک پیستون استفاده می شود. سیلندر از دو استوانه مختلف ساخته می شود. سیال مورد نظر که معمولا روغن می باشد، در سیلندر حرکت کرده و جابجا شدن پیستون سبب انتقال نیرو از میله پیستون به بار می شود.

جک هیدرولیک در صنایعی همچون صنایع نفت و گاز، صنعت معدن، صنایع هوافضا، صنعت کشاورزی و… کاربرد دارد. در حوزه تولید برق، کارهای عمرانی و خودروسازی نیز از این تجهیز کاربردی استفاده می شود.

نحوه عملکرد جک های هیدرولیک

جک هیدرولیک انرژی هیدرولیکی را به انرژی مکانیکی تبدیل کرده و منجر به ایجاد یک حرکت خطی می شود. فشار سیال هیدرولیک سبب حرکت کششی یا فشاری پیستون می گردد. با شناخت قانون پاسکال، درک نحوه عملکرد جک های هیدرولیکی آسان تر می شود.

در ابتدای فعالیت جک هیدرولیک، با استفاده از یک شیر کنترل جهت، سیال تحت فشار وارد سیلندر می شود. پیستون با توجه بر فشار روغن و جهت تزریق آن شروع به حرکت می کند. در نهایت از طریق میله پیستون، نیروی وارده به بار منتقل می شود.

معرفی انواع جک هیدرولیک

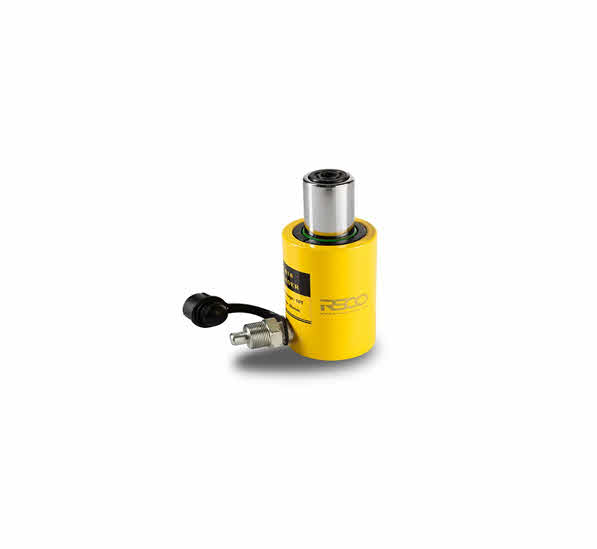

جک هیدرولیک دارای مدل های مختلفی است. در یک دسته بندی کلی می توان این جک را به دو نوع یک طرفه و دو طرفه تقسیم نمود. هر کدام از این دو نوع نیز دارای مدل های متفاوتی هستند. در جک های یک طرفه برای روغن هیدرولیک تنها یک پورت وجود دارد. در واقع در سیلندر هیدرولیک یک طرفه، فشار روغن سبب حرکت پیستون در یک جهت می شود. برای اینکه پیستون به حالت نخستین خود درآید، نیروی دیگری مورد نیاز است.

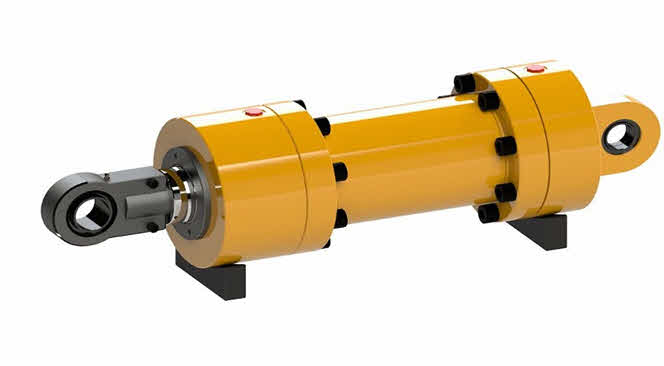

فشار سیال در سیلندر هیدرولیک دو طرفه سبب حرکت پیستون به دو جهت می شود. در جک های دو طرفه برای بازگشت پیستون نیاز به نیروی کمکی نیست. این رفت و برگشت به کمک تغییر جهت روغن صورت می گیرد.

معرفی سیلندر هیدرولیک تلسکوپی

 جک هیدرولیک تلسکوپی از چندین پیستون لوله ای با قطرهای مختلف ساخته می شود. این پیستون ها درون یکدیگر قرار می گیرند. از جک تلسکوپی در کمپرسی ها، آسانسورها، لیفتراک ها، نقاله های مورب، چرثقیل ها و… استفاده می شود.

سیلندر هیدرولیک تلسکوپی در دو نوع یک طرفه و دو طرفه تولید می شود. در جک تلسکوپی یک طرفه به منظور ورود و خروج روغن، یک دریچه تعبیه می شود و فشار روغن، تامین کننده نیروی مورد نیاز برای حرکت رفت است. در جک تلسکوپی دو طرفه بر خلاف جک یک طرفه، فشار روغن هر دو نیروی رفت و برگشت را تامین می کند.

معرفی جک هیدرولیک پیستونی و دیفرانسیل

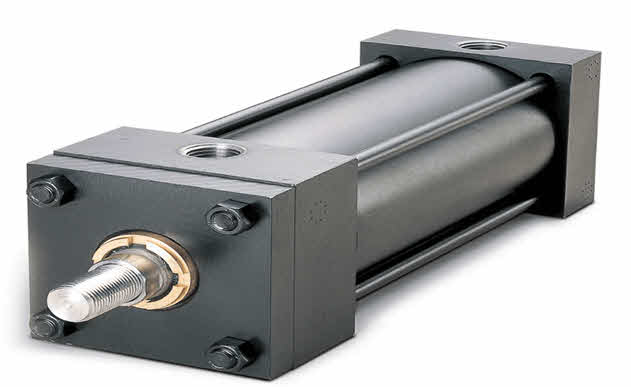

  در ساخت جک هیدرولیک پیستونی از روغن، پیستون، یک استوانه و… استفاده می شود. عملکرد این جک بدین نحو است که سیال با ایجاد فشار داخل استوانه سبب می شود که پیستون درون استوانه جابجا شود. در نهایت این جابجایی، اعمال نیرو بر روی جسم را در پی خواهد داشت.

از سیلندر هیدرولیک پیستونی در صنعت خودرو سازی برای بالا بردن خودرو استفاده می شود. در صنعت دریایی نیز  به کمک جک های پیستونی می توان نیروی مکانیکی لازم جهت حرکت کشتی ها را فراهم نمود.

جک هیدرولیک دیفرانسیل نوع دیگری از جک های هیدرولیکی است که کاربرد زیادی در صنایع دارد. در صنعت خودروسازی از جک دیفرانسیل در سیستم ترمز به منظور توزیع مناسب نیرو ترمز بین چرخ ها استفاده می شود.

معرفی جک دستی (Bottle) و جک متوالی

جک هیدرولیک دستی نوعی از جک است که دارای ابعاد کوچک بوده و برای فعالیت خود از نیروی دست کمک می گیرد. از این جک بیشتر در تعمیرگاه ها برای بلند کردن خودرو استفاده می شود.

جک متوالی از چندین سیلندر متوالی ساخته می شود. هر کدام از سیلندرها دارای پورت های ورود و خروج اختصاصی هستند، اما امکان فعالیت مستقل سیلندرها وجود ندارد. در جک هیدرولیک متوالی این امکان وجود دارد که بدون نیاز به افزایش سایز پیستون بتوان با فشار  یکسان، نیروی بیشتری استخراج کرد.

نکات مهم خرید جک هیدرولیک

برای خرید مناسب ترین نوع جک هیدرولیک لازم است در هنگام خرید به یک سری نکات توجه داشته باشید.  قطر سیلندر، حداکثر فشار کاری سیلندر و طول کورس سیلندر  از مهمترین مواردی هستند که نباید از آنها غافل شد. سرعت جک، دبی خروجی پمپ، نقشه شماتیک جک، نحوه نصب و… از دیگر مواردی هستند که باید در هنگام خرید جک هیدرولیک در نظر گرفت.

با توجه به تنوع مدل ها قیمت هر نوع از جک هیدرولیک با نوع دیگر آن متفاوت می باشد. با خرید از فروشگاه های معتبر می توانید متناسب با نیاز خود و بودجه ای که در اختیار دارید؛ مناسب ترین جک هیدرولیک را خریداری نمایید.

شما می توانید با مراجعه به سایت فروشگاه های معتبر، محصول مورد نیاز خود را سفارش دهید. گروه صنعتی پارس خورشید در راستای رفع نیاز صنایع مختلف، انواع تجهیزات همچون جک های هیدرولیکی، تیغ اره نواری، اسید استئاریک و… را با قیمت مناسب عرضه می نماید. با مراجعه به سایت شرکت پارس خورشید به آدرس www.parskhorshid.com  می توانید با محصولات مختلف این شرکت آشنا شوید.

 عوامل موثر بر قیمت جک هیدرولیک

در تعیین قیمت هر کالایی عوامل مختلفی تاثیر می گذارند. جک هیدرولیک نیز از این قاعده مستثنی نبوده و قیمت آن بر اساس عواملی همچون برند تولید کننده، کیفیت قطعات، متریال بکار رفته در ساخت قطعات، نوع طراحی و… تعیین می گردد.

عوامل اثرگذار بر سلامت جک های هیدرولیک

 برای اینکه جک هیدرولیک خریداری شده کارایی ایده آل و طول عمر بالایی داشته باشد، لازم است در رابطه با عواملی که سبب بروز خرابی در جک می‌شوند، اطلاعات کافی داشته باشید. از جمله این عوامل عبارتند از:

• نصب نادرست جک
• استفاده نادرست از جک
• افزایش دمای محیط
• جرم گرفتگی و کثیفی
