نیتروژن مایع (LN₂) با دمای -۱۹۶ درجه سانتیگراد، یکی از سردترین و پرکاربردترین مواد سرمازا در آزمایشگاهها، صنایع پزشکی، غذا، الکترونیک و حتی آشپزی مولکولی است. برای نگهداری ایمن و طولانیمدت این ماده، هیچ ابزاری به اندازه «فلاسک نیتروژن مایع» یا Dewar Flask کارآمد و ضروری نیست. این ظروف خلأدار که بیش از ۱۳۰ سال از اختراع آنها میگذرد، همچنان استاندارد طلایی حمل، ذخیره و استفاده از نیتروژن مایع در سراسر جهان هستند.
در این مقاله جامع، بر اساس جدیدترین توصیههای سازندگان آمریکایی و استانداردهای بینالمللی، همه آنچه باید درباره فلاسک نیتروژن مایع بدانید را بررسی میکنیم.

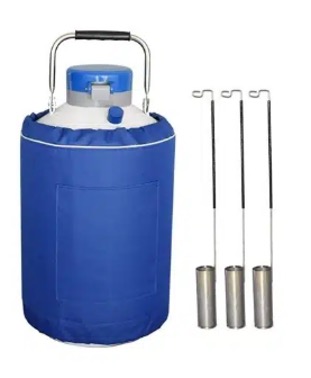

فلاسک نیتروژن مایع چیست و چگونه کار میکند؟
فلاسک دوار (Dewar Flask) ظرف دوجدارهای است که بین دو جداره آن خلأ بسیار بالا (۱۰⁻⁶ تا ۱۰⁻⁸ mbar) ایجاد شده و سطوح داخلی با پوشش نقره یا آلومینیوم چندلایه (Multi-Layer Insulation – MLI) عایقبندی شدهاند. این ساختار باعث میشود انتقال حرارت از سه راه اصلی (هدایت، همرفت و تشعشع) تقریباً به صفر برسد.
انواع اصلی فلاسک نیتروژن مایع
۱. Dewar شیشهای بوروسیلیکات با پوشش نقره
- کلاسیک، ارزان، مناسب برای نگهداری کوتاهمدت در آزمایشگاه
- ظرفیت معمول: ۱ تا ۱۰ لیتر
- نرخ تبخیر روزانه: ۴–۱۰٪
۲. Dewar آلومینیومی یا استیل ضدزنگ (Cryogenic Liquid Cylinders)
- بسیار مقاوم، مناسب حمل و نگهداری طولانی
- ظرفیت: ۴ تا ۵۰ لیتر (مدلهای آزمایشگاهی) و تا ۲۴۰ لیتر (مدلهای صنعتی)
- نرخ تبخیر روزانه: ۰.۵–۲٪
۳. فلاسکهای حمل قابل حمل (Pouring Dewars)
- دارای دسته و دهانه پهن برای ریختن آسان
- برندهای معروف: Thermo Scientific Locator, Worthington Industries, Taylor-Wharton
۴. سیستمهای ذخیرهسازی بزرگ (Bulk Storage Dewars)
- ظرفیت ۱۰۰ تا چند هزار لیتر، مجهز به فشارسنج و سوپاپ ایمنی
مشخصات فنی مهم هنگام خرید فلاسک نیتروژن مایع
| مشخصه | مقدار ایدهآل (آزمایشگاهی) | توضیحات |
| Neck Diameter (قطر گردن) | ۵۰–۱۲۵ میلیمتر | گردن باریک = تبخیر کمتر، گردن پهن = دسترسی آسان |
| Static Evaporation Rate | کمتر از ۱٪ در روز | بهترین برندها زیر ۰.۷٪ در روز دارند |
| Static Hold Time | ۳۰–۲۰۰ روز | زمان نگهداری بدون پر کردن مجدد |
| فشار کاری حداکثر | ۲۲–۳۵ psi (۱.۵–۲.۴ بار) | بیش از این مقدار خطر ترکیدن وجود دارد |
| استاندارد ساخت | DOT-4L (آمریکا) یا EN-1251 (اروپا) | الزامی برای حمل در جاده |
بهترین برندهای جهانی فلاسک نیتروژن مایع ۲۰۲۵
- **Worthington Industries (اکنون زیرمجموعه Cryogenic Industrial Solutions)
- Chart Industries – MVE Lab Series (پرفروشترین در آمریکا)
- Taylor-Wharton (سری XT و LD)
- Thermo Scientific – Locator & BioCane Series
- International Cryogenics
- Princeton CryoTech
این برندها همگی در آمریکا تولید یا مونتاژ دارند و گواهی DOT-4L دارند.
نکات ایمنی حیاتی هنگام کار با فلاسک نیتروژن مایع
نیتروژن مایع اگرچه غیرسمیاست، اما خطرات جدی دارد:
- خطر خفگی (Asphyxiation): یک لیتر LN₂ پس از تبخیر ۶۹۴ لیتر گاز تولید میکند.
- سوختگی شدید سرما (Cryogenic Burns)
- انفجار به دلیل فشار بیش از حد در ظروف بسته
- شکستن ناگهانی شیشه دوار در صورت آسیب پوشش نقره
اقدامات ایمنی الزامی
- همیشه از عینک ایمنی کامل (Face Shield)، دستکش کریوژنیک (Cryogenic Gloves)، روپوش آزمایشگاهی بلند و شلوار بدون برگرد استفاده کنید.
- فلاسک را فقط در فضای دارای تهویه عالی یا هود لامینار نگهداری کنید.
- هرگز دهانه فلاسک را با درپوش محکم نبندید؛ فقط از درپوش شل (Loose-Fitting Lid) استفاده کنید.
- فلاسک را روی سطح صاف و بدون لرزش قرار دهید.
- برچسبگذاری واضح و تاریخ انقضا نیتروژن را ثبت کنید.
نگهداری و افزایش عمر فلاسک نیتروژن مایع
- هر ۶ ماه یکبار فلاسک خالی را با نیتروژن گازی گرم (Gaseous N₂) شستشو دهید تا رطوبت حذف شود. ۲. از ضربه زدن به گردن فلاسک جلوگیری کنید؛ این ناحیه حساسترین قسمت است. ۳. در صورت مشاهده مه سفید مداوم از گردن، نشاندهنده از بین رفتن خلأ داخلی است → فلاسک باید تعویض شود. ۴. فلاسکهای آلومینیومی را سالی یکبار برای تست فشار (Hydrostatic Test) به شرکت معتبر بفرستید.
مقایسه عملی نرخ تبخیر برندهای برتر (دادههای ۲۰۲۴–۲۰۲۵)
| مدل | ظرفیت (لیتر) | نرخ تبخیر روزانه | زمان نگهداری کامل |
| MVE Lab 20 | ۲۰ | ۰.۹۵٪ | ۹۵ روز |
| Worthington LD25 | ۲۵ | ۰.۷۷٪ | ۱۲۰ روز |
| Taylor-Wharton LD50 | ۵۰ | ۰.۶۵٪ | ۱۸۵ روز |
| Thermo Scientific Locator Jr | ۸.۵ | ۱.۱٪ | ۷۰ روز |
نتیجهگیری
فلاسک نیتروژن مایع یکی از مهمترین تجهیزات هر آزمایشگاه زیستفناوری، بانک سلول، کلینیک IVF، کارخانه نیمهرسانا یا حتی آشپزخانه مولکولی است. انتخاب درست فلاسک (با توجه به ظرفیت، نرخ تبخیر و استاندارد ساخت) میتواند هزینههای عملیاتی را تا ۴۰٪ کاهش دهد و ایمنی را بهطور چشمگیری افزایش دهد. همیشه از برندهای معتبر آمریکایی یا دارای گواهی DOT-4L خرید کنید و پروتکلهای ایمنی را دقیق رعایت نمایید. با نگهداری صحیح، یک فلاسک باکیفیت میتواند بیش از ۱۵–۲۰ سال عمر مفید داشته باشد.
