مسیر شگفت‌انگیز انویدیا | از کارت‌های گرافیک گیمینگ تا سلطه بر دنیای هوش مصنوعی

در اواخر دهه ۹۰ میلادی، اگر از یک گیمر حرفه‌ای درباره رؤیای سخت‌افزاری‌اش می‌پرسیدید، احتمالاً نام «انویدیا» را با برق چشم به زبان می‌آورد. این شرکت که کار خود را با تولید کارت‌های گرافیکی پیشرفته برای بازی‌های ویدئویی آغاز کرده بود، خیلی زود به نماد سرعت، کیفیت و نوآوری در دنیای سرگرمی دیجیتال بدل شد. اما کمتر کسی تصور می‌کرد که همان تراشه‌ساز محبوب گیمرها، روزی به قلب تپنده انقلاب هوش مصنوعی جهان تبدیل شود. تحولی که نه‌تنها بازار فناوری را بازتعریف کرد، بلکه مسیر بسیاری از صنایع، از خودروسازی گرفته تا رباتیک، را تغییر داد. امروز تراشه‌های انویدیا، که بر پایه معماری‌های پیشرفته و انحصاری ساخته شده‌اند، به قدری راهبردی هستند که دستیابی به آن‌ها در برخی کشورها به یک مأموریت غیرممکن شبیه است. این جهش عظیم، حاصل ترکیبی از چشم‌انداز بلندمدت، مهندسی بی‌نقص و شجاعت ورود به حوزه‌هایی بود که هنوز برای بسیاری مبهم و پرریسک به نظر می‌رسیدند. در این نوشته، قدم‌به‌قدم خواهیم دید که چگونه انویدیا از یک ستاره در آسمان گیمینگ، به خورشید درخشان دنیای هوش مصنوعی تبدیل شد.

تولد یک ستاره در دنیای گیمینگ

داستان انویدیا از سال ۱۹۹۳ آغاز شد؛ زمانی که جنسن هوانگ به همراه دو همکارش، تصمیم گرفت شرکتی را تأسیس کند که بتواند گرافیک سه‌بعدی را از محدوده کنسول‌های خاص و ایستگاه‌های کاری گران‌قیمت، به رایانه‌های شخصی بیاورد. نخستین محصولات این شرکت، کارت‌های گرافیکی‌ای بودند که توان پردازشی نسبتاً بالایی برای بازی‌ها داشتند، اما نقطه عطف واقعی با معرفی سری RIVA در اواخر دهه ۹۰ رقم خورد. این کارت‌ها به توسعه‌دهندگان بازی اجازه می‌دادند جلوه‌های بصری پیچیده‌تر و روان‌تری خلق کنند، و به گیمرها تجربه‌ای نزدیک‌تر به واقعیت بدهند. موفقیت انویدیا با عرضه سری GeForce 256 در سال ۱۹۹۹ به اوج رسید؛ محصولی که به عنوان «اولین پردازنده گرافیکی جهان» (GPU) شناخته شد و قابلیت پردازش هندسه سه‌بعدی را مستقیماً بر دوش تراشه گذاشت. این دستاورد، نه‌تنها بازی‌ها را دگرگون کرد، بلکه بنیان فناوری‌ای را گذاشت که بعدها در حوزه‌های بسیار فراتر از سرگرمی، کاربرد پیدا کرد. با این حال، مسیر همیشه هموار نبود؛ رقابت سنگین با ATI (که بعدها AMD شد)، نوسان‌های بازار سخت‌افزار و نیاز مداوم به نوآوری، انویدیا را در موقعیتی قرار داد که یا باید سرعت پیشرفت را دوچندان می‌کرد، یا از قافله عقب می‌ماند.

دوران رقابت خونین و تثبیت برند در گیمینگ

اوایل دهه ۲۰۰۰، بازار کارت‌های گرافیک به میدان نبردی بی‌رحم تبدیل شده بود. انویدیا و ATI (که بعدها توسط AMD خریداری شد) با عرضه هر نسل جدید تراشه، سعی می‌کردند چند فریم بر ثانیه بیشتر، وضوح بالاتر و جلوه‌های بصری پیچیده‌تری ارائه دهند. این رقابت نه‌تنها فنی، بلکه تبلیغاتی و حتی روانی بود؛ هر دو شرکت تلاش می‌کردند با رویدادهای نمایشی، قراردادهای انحصاری با توسعه‌دهندگان بازی و نوآوری‌های نرم‌افزاری، گیمرها را به سمت خود جذب کنند.

انویدیا در این دوره، با معرفی سری‌های GeForce 3 و GeForce 4، فناوری‌هایی مانند برنامه‌نویسی شیدر (Programmable Shaders) را به جریان اصلی آورد که به توسعه‌دهندگان آزادی عمل بی‌سابقه‌ای در خلق جلوه‌های گرافیکی می‌داد. اما چالش‌ها کم نبودند؛ عرضه ناموفق GeForce FX در سال ۲۰۰۳ به دلیل مصرف انرژی بالا و عملکرد ضعیف در برخی بازی‌ها، زنگ خطری بود که نشان داد حتی غول‌های فناوری هم می‌توانند لغزش کنند.

این شکست کوتاه‌مدت، انویدیا را مجبور کرد رویکردی تهاجمی‌تر و دقیق‌تر در طراحی سخت‌افزار اتخاذ کند. نتیجه، معرفی سری GeForce 6 و 7 بود که نه‌تنها از نظر قدرت پردازشی پیشرفت داشتند، بلکه ویژگی‌های نوینی مانند پشتیبانی از Shader Model 3.0 و فناوری SLI (Scalable Link Interface) را معرفی کردند که امکان استفاده هم‌زمان از دو یا چند کارت گرافیک را فراهم می‌کرد.

در همین زمان، انویدیا با خرید شرکت 3dfx – یکی از پیشگامان گرافیک سه‌بعدی – هم میراث فنی ارزشمندی به دست آورد و هم یک رقیب خطرناک را از میدان خارج کرد. این ترکیب از نوآوری، بازاریابی هوشمند و حرکت‌های استراتژیک، جایگاه انویدیا را به عنوان برند برتر گیمینگ تثبیت کرد.

اما آنچه کمتر کسی در آن زمان متوجه شد، این بود که همین فناوری‌های گرافیکی، پتانسیل نهفته‌ای برای کاربردهای علمی و پردازشی داشتند؛ پتانسیلی که قرار بود در دهه بعدی، جهان فناوری را تکان دهد.

کشف پتانسیل محاسبات موازی و تولد CUDA

در میانه دهه ۲۰۰۰، انویدیا در اوج موفقیت بازار گیمینگ بود، اما مدیرعامل شرکت، جنسن هوانگ، نگاهش فراتر از بازی‌ها می‌رفت. او و تیمش به یک واقعیت مهم پی برده بودند: پردازنده‌های گرافیکی نه‌تنها می‌توانند میلیون‌ها پیکسل را هم‌زمان پردازش کنند، بلکه این قدرت موازی‌سازی (Parallel Processing) برای مسائل محاسباتی پیچیده در حوزه‌های دیگر نیز فوق‌العاده کارآمد است.

این دیدگاه منجر به تولد پلتفرمی شد که آینده انویدیا را تغییر داد: CUDA (Compute Unified Device Architecture). معرفی CUDA در سال ۲۰۰۶، به توسعه‌دهندگان این امکان را داد تا با زبان‌های برنامه‌نویسی شناخته‌شده مانند C، مستقیماً به توان محاسباتی GPU دسترسی پیدا کنند. به‌جای محدود کردن تراشه به رندر گرافیکی، CUDA آن را به یک ابررایانه کوچک درون کیس هر کاربر تبدیل کرد.

در ابتدا، پذیرش این فناوری کند بود؛ بسیاری از پژوهشگران و توسعه‌دهندگان هنوز به پردازنده‌های مرکزی (CPU) وفادار بودند. اما به محض اینکه آزمایشگاه‌ها و مراکز تحقیقاتی دیدند که می‌توانند شبیه‌سازی‌های علمی، مدل‌سازی‌های پیچیده و تحلیل داده‌های سنگین را چندین برابر سریع‌تر انجام دهند، CUDA جای خود را باز کرد.

یکی از اولین نشانه‌های بزرگ موفقیت، استفاده از GPUهای انویدیا در شتاب‌دهی به الگوریتم‌های یادگیری ماشین و شبکه‌های عصبی بود. حتی پیش از آنکه واژه «دیپ لرنینگ» (Deep Learning) در رسانه‌ها محبوب شود، گروه کوچکی از محققان در دانشگاه‌ها از CUDA برای آموزش مدل‌های هوش مصنوعی اولیه استفاده می‌کردند و نتایج شگفت‌آور می‌گرفتند.

این حرکت، یک تغییر پارادایم کامل بود: انویدیا دیگر صرفاً یک شرکت کارت گرافیک نبود، بلکه به سازنده زیرساخت محاسباتی نسل بعدی تبدیل شد. بذر انقلاب هوش مصنوعی در همین زمان در خاک انویدیا کاشته شد، حتی اگر بازار و عموم مردم هنوز از آن بی‌خبر بودند.

ورود رسمی به عرصه هوش مصنوعی و خلق تراشه‌های راهبردی

در اوایل دهه ۲۰۱۰، انویدیا دیگر آماده بود از یک سازنده کارت‌های گرافیکی گیمینگ به یک بازیگر اصلی در محاسبات پیشرفته و هوش مصنوعی تبدیل شود. نقطه عطف این تحول، سرمایه‌گذاری عظیم روی طراحی تراشه‌هایی بود که از ابتدا برای پردازش الگوریتم‌های یادگیری عمیق (Deep Learning) بهینه شده بودند.

اولین جهش بزرگ با معرفی معماری Volta در سال ۲۰۱۷ رقم خورد. تراشه پرچم‌دار این معماری، V100، به واحدهای جدیدی به نام Tensor Cores مجهز بود که می‌توانستند عملیات ریاضی پرکاربرد در شبکه‌های عصبی – مانند ضرب و جمع ماتریسی – را با سرعتی بی‌سابقه انجام دهند. این قابلیت باعث شد آموزش مدل‌های هوش مصنوعی که پیش‌تر هفته‌ها طول می‌کشید، در چند روز یا حتی چند ساعت به پایان برسد.

اما انویدیا به این نقطه قانع نشد. نسل بعدی، یعنی معماری Ampere و تراشه A100، در سال ۲۰۲۰ معرفی شد و استانداردهای تازه‌ای در صنعت تعریف کرد. این تراشه نه‌تنها قدرت پردازشی بالاتری داشت، بلکه از نظر بهره‌وری انرژی، انعطاف‌پذیری در اجرای چندین کار هم‌زمان (Multi-Instance GPU) و بهینه‌سازی برای دیتاسنترها، یک انقلاب کامل بود.

همزمان با این پیشرفت‌ها، انویدیا جایگاهش را به‌عنوان تأمین‌کننده راهبردی تثبیت کرد. تراشه‌های AI آن‌قدر برای پروژه‌های پیشرفته حیاتی شدند که در برخی کشورها، صادرات آن‌ها تحت محدودیت‌های سیاسی و امنیتی قرار گرفت. دولت‌ها و غول‌های فناوری به خوبی می‌دانستند که این سخت‌افزار، نه‌تنها یک ابزار فناورانه، بلکه یک دارایی ژئوپلیتیکی است.

در این مقطع، انویدیا عملاً به «مغز محاسباتی» بسیاری از پیشرفته‌ترین سیستم‌های هوش مصنوعی جهان تبدیل شده بود. از آموزش مدل‌های زبانی عظیم گرفته تا شبیه‌سازی‌های رباتیک، تقریباً همه مسیرها به معماری‌های اختصاصی این شرکت ختم می‌شد.

معماری و مسیر فنی رسیدن به تراشه‌های بی‌رقیب
معماری تراشه‌های پیشرفته انویدیا حاصل بیش از دو دهه تجربه، آزمایش و جسارت در طراحی سخت‌افزار است. برخلاف بسیاری از سازندگان که معماری خود را با محوریت پردازش سریالی CPU توسعه می‌دهند، انویدیا فلسفه‌اش را بر پردازش موازی انبوه بنا کرده است؛ جایی که هزاران هسته کوچک‌تر اما تخصصی به‌صورت هم‌زمان روی بخش‌های مختلف یک مسئله کار می‌کنند.

در معماری‌هایی مثل Volta، Ampere و نسل جدید Hopper، سه لایه کلیدی وجود دارد:

هسته‌های CUDA (CUDA Cores): موتور اصلی پردازش که عملیات گرافیکی و محاسبات عمومی را انجام می‌دهد.
هسته‌های Tensor: واحدهای ویژه‌ای که برای شتاب‌دهی به عملیات یادگیری عمیق ساخته شده‌اند و می‌توانند در هر سیکل کلاک، حجم عظیمی از محاسبات ماتریسی را پردازش کنند.

هسته‌های RT (Ray Tracing Cores): طراحی‌شده برای محاسبات فیزیکی نور و سایه در زمان واقعی، که هم در گیمینگ و هم در شبیه‌سازی‌های علمی کاربرد دارند.

رسیدن به این نقطه مستلزم ترکیب چند پیشرفت هم‌زمان بود. نخست، انویدیا با توسعه نرم‌افزارهای مکمل مانند cuDNN و TensorRT، اکوسیستمی ایجاد کرد که توسعه‌دهندگان بتوانند از توان سخت‌افزار بدون پیچیدگی فنی بهره ببرند. دوم، این شرکت سرمایه‌گذاری عظیمی روی فرآیندهای تولید نیمه‌هادی پیشرفته انجام داد و با همکاری نزدیک با شرکت‌هایی مثل TSMC به لیتوگرافی‌های بسیار ریز (۷ نانومتر و کمتر) دست یافت که امکان جا دادن میلیاردها ترانزیستور را روی یک تراشه فراهم کرد.

همچنین، طراحی تراشه‌های انویدیا بر اساس مقیاس‌پذیری چندگانه بود؛ یعنی یک معماری پایه می‌توانست هم در کارت گرافیک دسکتاپ، هم در شتاب‌دهنده دیتاسنتری، و هم در سوپرکامپیوتر به کار رود. این انعطاف‌پذیری باعث شد که هر پیشرفت فنی، بلافاصله در کل سبد محصولات شرکت اثر بگذارد.

نتیجه این مسیر، تراشه‌هایی است که نه‌تنها در بنچمارک‌ها رکورد می‌زنند، بلکه در عمل به ابزارهایی غیرقابل‌جایگزین برای پیشبرد مرزهای علم و فناوری بدل شده‌اند.

خروج از سایه گیمینگ و تبدیل به ستون فقرات انقلاب هوش مصنوعی

تا اوایل دهه ۲۰۱۰، نام انویدیا برای بیشتر مردم مساوی با کارت گرافیک گیمینگ بود. اما در پشت صحنه، یک تغییر بنیادین در حال وقوع بود. موج یادگیری عمیق (Deep Learning) که از آزمایشگاه‌های دانشگاهی شروع شد، به سرعت به سمت کاربردهای صنعتی، پزشکی و تجاری حرکت می‌کرد. برای آموزش این مدل‌ها، توان پردازشی موازی در مقیاس عظیم لازم بود؛ و این همان جایی بود که GPUهای انویدیا بی‌رقیب وارد میدان شدند.

شرکت با درک این فرصت، استراتژی خود را از تمرکز صرف بر مصرف‌کنندگان (گیمرها) به تأمین زیرساخت برای دیتاسنترها و پژوهش‌های علمی تغییر داد. کارت‌هایی مانند Tesla K80 و سپس Tesla V100، مستقیماً برای استفاده در سرورهای هوش مصنوعی و ابررایانه‌ها طراحی شدند. این تراشه‌ها نه‌تنها قدرت پردازشی خیره‌کننده‌ای ارائه می‌دادند، بلکه با بهینه‌سازی‌های نرم‌افزاری و درایورهای اختصاصی، بهره‌برداری کامل از آن‌ها ممکن می‌شد.

هم‌زمان، انویدیا شروع به همکاری نزدیک با شرکت‌های پیشرو در حوزه هوش مصنوعی کرد؛ از غول‌های فناوری مانند گوگل و مایکروسافت گرفته تا استارتاپ‌های نوظهور فعال در حوزه یادگیری ماشینی. این همکاری‌ها، چرخه‌ای مثبت ایجاد کرد: هرچه مدل‌های بزرگ‌تر و پیچیده‌تری طراحی می‌شد، نیاز به تراشه‌های قدرتمندتر بیشتر می‌شد، و هرچه تراشه‌های قدرتمندتری ساخته می‌شد، مدل‌های پیچیده‌تر امکان‌پذیر می‌گردید.

در این مقطع، انویدیا دیگر صرفاً یک فروشنده سخت‌افزار نبود؛ بلکه به شریک استراتژیک پروژه‌های ملی و بین‌المللی بدل شد. GPUهای این شرکت به ابزار استاندارد برای آموزش مدل‌های زبانی عظیم، شبیه‌سازی‌های مولکولی، مدل‌های پیش‌بینی آب‌وهوا و حتی مأموریت‌های فضایی تبدیل شدند.

همین تغییر جایگاه باعث شد ارزش برند انویدیا از محدوده بازار مصرفی عبور کند و به حوزه ژئوپلیتیک و امنیت ملی وارد شود؛ جایی که کنترل بر زنجیره تأمین تراشه‌های پیشرفته، به یک موضوع استراتژیک جهانی بدل شده است.

کمیابی تراشه‌ها و بازی ژئوپلیتیکی

با اوج‌گیری تقاضا برای هوش مصنوعی، تراشه‌های پیشرفته انویدیا به یکی از ارزشمندترین کالاهای تکنولوژیک جهان تبدیل شدند. مدل‌هایی مانند A100 و H100 نه‌تنها از نظر فنی بی‌رقیب بودند، بلکه عملاً به زیرساخت اصلی پروژه‌های بزرگ AI در سطح جهانی بدل شدند. همین اهمیت باعث شد که بسیاری از دولت‌ها، به‌ویژه ایالات متحده، محدودیت‌های صادراتی شدیدی برای جلوگیری از دسترسی برخی کشورها به این تراشه‌ها وضع کنند.

این محدودیت‌ها، که بیشتر به دلایل امنیت ملی و رقابت تکنولوژیک اعمال شد، عملاً باعث شد تراشه‌های انویدیا به کالایی کمیاب و استراتژیک تبدیل شوند. در برخی بازارها، قیمت این سخت‌افزارها چند برابر ارزش اصلی‌شان شد و حتی شاهد بازار سیاه و معاملات غیررسمی بودیم.

از سوی دیگر، این کمیابی باعث شد که مراکز تحقیقاتی، شرکت‌ها و حتی دولت‌ها برای دسترسی به GPUهای انویدیا، قراردادهای بلندمدت و انحصاری با این شرکت امضا کنند. نتیجه این روند، تثبیت موقعیت انحصاری انویدیا به‌عنوان تأمین‌کننده‌ای شد که جایگزین‌کردنش تقریباً ناممکن است.

از منظر ژئوپلیتیک، کنترل بر تولید و توزیع این تراشه‌ها به اهرمی قدرتمند در رقابت میان کشورها تبدیل شد. همان‌طور که نفت در قرن بیستم محور قدرت اقتصادی و سیاسی بود، اکنون تراشه‌های پیشرفته – و به‌ویژه GPUهای انویدیا – در قرن بیست‌ویکم چنین نقشی پیدا کرده‌اند.

این ترکیب از برتری فنی و محدودیت دسترسی، نه‌تنها سودآوری انویدیا را به سطحی بی‌سابقه رسانده، بلکه نفوذ آن را در تصمیم‌گیری‌های کلان فناوری و حتی سیاست جهانی افزایش داده است.

چشم‌انداز آینده؛ از هوش مصنوعی فیزیکی تا سلطه بر رباتیک

پس از تسلط بر بازار آموزش مدل‌های زبانی و هوش مصنوعی ابری، انویدیا نگاهش را به حوزه‌ای دوخته که پتانسیلش کمتر از انقلاب AI نیست: هوش مصنوعی فیزیکی (Physical AI) و رباتیک پیشرفته. ایده اصلی ساده است اما پیامدهایش گسترده؛ همان تراشه‌هایی که امروز مغز سیستم‌های ابری و مدل‌های عظیم را تغذیه می‌کنند، فردا می‌توانند به مغز ربات‌های صنعتی، خودران و حتی خانگی تبدیل شوند.

با توسعه پلتفرم‌هایی مانند Omniverse و مدل‌های جهان‌محور (World AI Models)، انویدیا در حال ساخت شبیه‌سازهایی است که می‌توانند میلیون‌ها سناریوی فیزیکی را با سرعتی بسیار بالاتر از واقعیت اجرا کنند. این توانایی به ربات‌ها امکان می‌دهد در مدت کوتاهی مهارت‌هایی را یاد بگیرند که در جهان واقعی ماه‌ها یا سال‌ها زمان می‌برد.

معماری جدید Hopper و نسل‌های بعد از آن، با هسته‌های Tensor پیشرفته‌تر و بهره‌وری انرژی بالاتر، قرار است پلی باشند میان توان پردازشی ابری و نیازهای لحظه‌ای یک سیستم رباتیک. این یعنی روزی را تصور کنید که همان قدرتی که امروز یک دیتاسنتر عظیم دارد، در مغز یک ربات انسان‌نما یا بازوی صنعتی فشرده شده باشد.

اما سلطه بر این حوزه تنها به سخت‌افزار ختم نمی‌شود. انویدیا با توسعه کتابخانه‌های نرم‌افزاری، ابزارهای شبیه‌سازی و شبکه‌ای جهانی از شرکای صنعتی، در حال ساخت یک اکوسیستم کامل است که رقبا برای ورود به آن باید از موانع فنی، اقتصادی و حتی حقوقی عبور کنند.

در چنین سناریویی، انویدیا نه‌تنها تأمین‌کننده تراشه، بلکه معمار و نگهبان اصلی زیرساخت‌های هوش مصنوعی فیزیکی و رباتیک خواهد بود. اگر انقلاب گیمینگ دهه ۲۰۰۰ را موتور اولیه رشد این شرکت بدانیم، انقلاب AI فیزیکی می‌تواند آن را به موقعیتی برساند که در تاریخ فناوری، تنها با نام‌های معدودی قابل مقایسه باشد.

تراشه A100 – غول بی‌رقیب عصر Ampere

A100 در سال ۲۰۲۰ با معماری Ampere معرفی شد و عملاً استاندارد جدیدی برای پردازش هوش مصنوعی و ابررایانه‌ها تعیین کرد. این تراشه با فناوری ساخت ۷ نانومتری TSMC و حدود ۵۴ میلیارد ترانزیستور ساخته شده است.

ویژگی‌های کلیدی

هسته‌های CUDA: بیش از ۶۹۰۰ هسته CUDA برای پردازش موازی همه‌منظوره.
هسته‌های Tensor نسل سوم: بهینه‌شده برای عملیات ماتریسی و آموزش مدل‌های یادگیری عمیق، پشتیبانی از دقت‌های مختلف (FP64, FP32, TF32, FP16, INT8).
حافظه HBM2e: پهنای باند حافظه‌ای تا ۲ ترابایت بر ثانیه، حیاتی برای تغذیه هسته‌ها با داده حجیم.
Multi-Instance GPU (MIG): قابلیت تقسیم یک A100 به چند GPU مجازی مستقل برای کارهای هم‌زمان.
کاربردها

A100 به‌طور گسترده در دیتاسنترهای هوش مصنوعی، ابررایانه‌ها و پلتفرم‌های ابری استفاده می‌شود. این تراشه، ستون فقرات آموزش مدل‌های بزرگ زبانی (LLM)، شبیه‌سازی‌های علمی و تحلیل‌های داده عظیم است.

تراشه H100 – جهش معماری Hopper به سطحی جدید

H100 در سال ۲۰۲۲ با معماری Hopper معرفی شد و طراحی آن بر اساس نیازهای نسل بعدی AI و یادگیری عمیق انجام گرفت. با فناوری ساخت ۴ نانومتری TSMC ساخته شده و حدود ۸۰ میلیارد ترانزیستور دارد.

ویژگی‌های کلیدی

هسته‌های CUDA بهبود‌یافته: عملکرد بالاتر در پردازش موازی و عملیات پیچیده علمی.
هسته‌های Tensor نسل چهارم: پشتیبانی از FP8 برای افزایش سرعت آموزش و کاهش مصرف حافظه بدون افت محسوس دقت.
NVLink نسل چهارم: اتصال چندین GPU با پهنای باند ۹۰۰ گیگابایت بر ثانیه، برای ساخت خوشه‌های AI فوق سریع.
حافظه HBM3: پهنای باند حافظه تا ۳ ترابایت بر ثانیه، بی‌رقیب در بازار.
Dynamic Sparsity: استفاده از ساختارهای پراکنده داده برای کاهش محاسبات غیرضروری و افزایش سرعت.

کاربردها

H100 مخصوص مدل‌های عظیم و پیچیده AI طراحی شده است؛ از آموزش GPT-4 و فراتر گرفته تا شبیه‌سازی‌های کوانتومی و پردازش بلادرنگ در پروژه‌های رباتیک پیشرفته. در برخی مراکز، جایگزین چندین GPU نسل قبلی شده و هزینه و انرژی را به‌شدت کاهش داده است.

چرا این دو تراشه راهبردی‌اند؟

زیرساخت حیاتی AI: تقریباً تمام پروژه‌های AI پیشرفته در جهان، از یکی از این دو تراشه یا هر دو استفاده می‌کنند.
برتری فنی: در عملکرد، مصرف انرژی، حافظه و مقیاس‌پذیری هیچ رقیب واقعی ندارند.
اهمیت ژئوپلیتیکی: به دلیل کاربردهای نظامی و امنیتی بالقوه، صادراتشان به برخی کشورها محدود شده است.
اکوسیستم نرم‌افزاری: پشتیبانی کامل از CUDA، cuDNN، TensorRT و کتابخانه‌های اختصاصی انویدیا، که استفاده از توان کامل سخت‌افزار را برای توسعه‌دهندگان آسان می‌کند.

تراشه GB200 – قلب تپنده معماری Blackwell

GB200 بخشی از نسل Blackwell است که با هدف اجرای مدل‌های هوش مصنوعی فوق‌سنگین و بارهای پردازشی مقیاس ابررایانه طراحی شده. این تراشه در اصل یک ماژول دو تراشه‌ای (Dual-Die) است که دو GPU عظیم Blackwell را با یک پردازنده Grace بر پایه معماری ARM در یک بسته (Superchip) ترکیب می‌کند. هدف اصلی: رسیدن به بیشترین توان محاسباتی ممکن در کمترین زمان، برای آموزش و استنتاج مدل‌های زبانی و چندوجهی با صدها میلیارد پارامتر.

مشخصات کلیدی

فناوری ساخت: لیتوگرافی ۴ نانومتری TSMC، بیش از ۲۰۸ میلیارد ترانزیستور در هر GPU
پردازنده مرکزی: Grace CPU با هسته‌های ARM Neoverse، بهینه‌شده برای پردازش موازی با GPU
حافظه: پشتیبانی از HBM3e با پهنای باند تا ۱۰ ترابایت بر ثانیه در هر ماژول
اتصالات پرسرعت: NVLink نسل چهارم با پهنای باند ۹۰۰ گیگابایت بر ثانیه برای اتصال ده‌ها یا صدها GPU در یک خوشه
توان محاسباتی: در عملیات FP4 به ده‌ها پتا‌فلاپس می‌رسد، با شتاب‌دهی سخت‌افزاری برای FP8، FP16 و TF32
خنک‌کاری: طراحی پیش‌فرض بر پایه سیستم خنک‌کاری مایع برای کنترل حرارت در بارهای ۲۴/۷

قابلیت‌ها و مزایا

آموزش مدل‌های عظیم (LLM): می‌تواند مدل‌هایی مانند GPT-5 یا Gemini Ultra را با سرعت بی‌سابقه آموزش دهد.
استنتاج آنی: توانایی اجرای مدل‌ها با پاسخ‌گویی میلی‌ثانیه‌ای حتی در مقیاس دیتاسنتری.
مقیاس‌پذیری بی‌مرز: امکان اتصال صدها ماژول GB200 برای ساخت «AI Factory» با توان محاسباتی فراتر از ابررایانه‌های نسل قبل.
کارایی انرژی: نسبت توان به عملکرد بهبود یافته، با بهینه‌سازی معماری برای کاهش مصرف در عملیات استنتاج.

جایگاه راهبردی

GB200 عملاً استاندارد طلایی پردازش هوش مصنوعی در سال‌های ۲۰۲۴ و ۲۰۲۵ شده است. مراکز ابری، شرکت‌های بزرگ فناوری و نهادهای تحقیقاتی برای دستیابی به این تراشه رقابت می‌کنند، زیرا در حال حاضر هیچ جایگزین واقعی با این سطح از قدرت، پهنای باند و اکوسیستم نرم‌افزاری وجود ندارد.

تراشه Rubin – نسل بعد از Blackwell

Rubin جانشین معماری Blackwell است و قرار است از سال ۲۰۲۶ وارد بازار شود. این تراشه با هدف شکستن محدودیت‌های پردازش مدل‌های فوق‌سنگین و پاسخ به رشد انفجاری اندازه و پیچیدگی مدل‌های زبانی و چندوجهی طراحی شده است. Rubin، علاوه بر GPU پیشرفته نسل جدید، از حافظه و اتصالاتی بهره می‌برد که نسبت به GB200 جهش بزرگی ایجاد می‌کند.

مشخصات کلیدی

فناوری ساخت: لیتوگرافی ۳ نانومتری TSMC، بهینه‌شده برای چگالی بالاتر ترانزیستور و مصرف انرژی کمتر
حافظه: HBM4 با پهنای باندی در حدود ۴ تا ۵ ترابایت بر ثانیه در هر ماژول
اتصالات پرسرعت: NVLink نسل پنجم با سرعتی بیش از ۱ ترابایت بر ثانیه بین GPUها
توان محاسباتی: پشتیبانی از FP4 با حداکثر توان حدود ۵۰ پتا‌فلاپس در هر GPU، دو برابر کارایی Blackwell در استنتاج
پشتیبانی از قالب داده جدید: بهینه‌سازی برای پردازش ساختارهای Sparse و Mixed Precision برای آموزش و استنتاج بهینه‌تر

قابلیت‌ها و مزایا

مقیاس‌پذیری افراطی: طراحی‌شده برای اتصال هزاران GPU در یک خوشه بدون افت محسوس عملکرد
کارایی در مدل‌های فوق‌عظیم: اجرای مدل‌های تریلیون‌پارامتری در زمان آموزش و پاسخ‌گویی سریع در استنتاج
بهینه‌سازی نرم‌افزاری: سازگار با نسخه‌های به‌روزشده CUDA، cuDNN و کتابخانه‌های AI جدید انویدیا
کارایی انرژی: کاهش مصرف انرژی به ازای هر واحد توان محاسباتی نسبت به GB200

جایگاه راهبردی
Rubin نه‌تنها برای پروژه‌های نسل بعدی AI در مراکز تحقیقاتی و ابررایانه‌ها طراحی شده، بلکه قرار است زیرساخت اصلی «شهرهای هوش مصنوعی» و کارخانه‌های AI فیزیکی آینده را فراهم کند. این تراشه، پایه‌ای برای نسخه قدرتمندتر Rubin Ultra خواهد بود که در ۲۰۲۷ معرفی می‌شود.

تراشه Rubin Ultra – اوج توان معماری Rubin

Rubin Ultra نسخه پیشرفته و پرقدرت‌تر معماری Rubin است که برای سال ۲۰۲۷ برنامه‌ریزی شده. این تراشه به عنوان نسخه «Ultra» با تمرکز بر دو برابر کردن توان محاسباتی، پهنای باند حافظه و قابلیت‌های مقیاس‌پذیری نسبت به Rubin اصلی طراحی شده است. Rubin Ultra عملاً به‌عنوان ستون فقرات ابررایانه‌های نسل آینده و مراکز آموزش مدل‌های فراتریلیون‌پارامتری در نظر گرفته می‌شود.

مشخصات کلیدی

فناوری ساخت: لیتوگرافی پیشرفته ۳ نانومتری (یا بهبود‌یافته ۳+ نانومتری) با چگالی ترانزیستور بیشتر
حافظه: HBM4 با پهنای باند تا حدود ۶ ترابایت بر ثانیه، همراه با ظرفیت بالاتر در هر ماژول
اتصالات پرسرعت: NVLink نسل پنجم یا نسخه ارتقاءیافته با بیش از ۱.۲ ترابایت بر ثانیه پهنای باند بین GPUها
توان محاسباتی: حدود ۱۰۰ پتا‌فلاپس در حالت FP4، دو برابر Rubin و چهار برابر Blackwell در عملیات استنتاج
پردازش دقیق چندگانه: پشتیبانی بهینه از FP8، FP4، و Mixed Precision برای تعادل سرعت و دقت

قابلیت‌ها و مزایا

آموزش مدل‌های فوق‌عظیم: توانایی مدیریت مدل‌های چندتریلیون‌پارامتری با زمان آموزش کوتاه‌تر
مقیاس‌پذیری فوق‌العاده: طراحی‌شده برای خوشه‌های GPU در ابعادی که پیش‌تر غیرممکن تلقی می‌شد
بهینه‌سازی انرژی: کارایی بیشتر در ازای هر وات نسبت به Rubin و Blackwell
یکپارچگی با سیستم‌های AI فیزیکی: مناسب برای کارخانه‌های رباتیک و شبیه‌سازی‌های بلادرنگ در مقیاس جهانی

جایگاه راهبردی
Rubin Ultra عملاً به سطحی از قدرت محاسباتی می‌رسد که می‌تواند نقش تعیین‌کننده‌ای در رقابت ژئوپلیتیک فناوری داشته باشد. این تراشه، مرز بین ابررایانه‌های علمی و کارخانه‌های هوش مصنوعی صنعتی را از بین می‌برد و استانداردی تازه برای پردازش AI در مقیاس سیاره‌ای تعیین می‌کند.

تراشه Feynman – معماری آینده‌نگر برای ۲۰۲۸

Feynman جانشین معماری Rubin است و قرار است در سال ۲۰۲۸ عرضه شود. این تراشه با هدف عبور از محدودیت‌های مقیاس‌پذیری و کارایی انرژی طراحی شده و نسل تازه‌ای از یکپارچگی CPU و GPU را معرفی می‌کند. تمرکز اصلی Feynman بر ایجاد تعادل بین قدرت خام محاسباتی، بهره‌وری انرژی و توانایی اجرای هم‌زمان بارهای پردازشی متنوع – از مدل‌های هوش مصنوعی زبانی و چندوجهی گرفته تا شبیه‌سازی‌های علمی بلادرنگ – است.

مشخصات کلیدی

فناوری ساخت: احتمالاً لیتوگرافی ۲ نانومتری TSMC یا معادل پیشرفته آن، با تراکم ترانزیستور بی‌سابقه
پردازنده یکپارچه: ترکیب پردازنده CPU نسل جدید Vera با GPU در یک بسته، کاهش تأخیر ارتباطی و افزایش پهنای باند بین پردازنده‌ها
حافظه: HBM نسل بعد (HBM4+ یا HBM5) با پهنای باندی بالاتر از ۶ ترابایت بر ثانیه
توان محاسباتی: بیش از ۱۰۰ پتا‌فلاپس در FP4، با هدف بهینه‌سازی FP2 و FP1 برای عملیات خاص AI
شبکه ارتباطی: NVLink یا فناوری جایگزین با تأخیر فوق‌کم برای اتصال هزاران GPU در یک شبکه یکپارچه

قابلیت‌ها و مزایا

مقیاس‌پذیری هوشمند: طراحی شده برای مدیریت بارهای ترکیبی AI + HPC بدون نیاز به جداسازی فیزیکی منابع
کارایی انرژی بی‌سابقه: استفاده از فناوری‌های خنک‌کاری نوآورانه و مدیریت هوشمند مصرف برای دستیابی به عملکرد بالا با مصرف کمتر
سازگاری نرم‌افزاری کامل: هماهنگی کامل با اکوسیستم CUDA و پشتیبانی از نسل جدید کتابخانه‌ها و چارچوب‌های هوش مصنوعی
کاربرد در AI فیزیکی پیشرفته: از کنترل رباتیک جهانی تا شبیه‌سازی‌های صنعتی و علمی با وضوح و سرعت فوق‌بالا

جایگاه راهبردی
Feynman قرار است پلی باشد میان توان محاسباتی ابرمقیاس و معماری‌های کاملاً نوین، و جایگاه انویدیا را نه فقط به‌عنوان پیشتاز تراشه‌های AI، بلکه به‌عنوان معمار اصلی زیرساخت‌های محاسباتی چندمنظوره جهان تثبیت کند. این تراشه می‌تواند نقطه شروعی برای نسل تازه‌ای از «سیستم‌های ادراکی-فیزیکی» باشد که فراتر از محدوده امروز حرکت می‌کنند.

جمع‌بندی

انویدیا با شروع از یک شرکت متمرکز بر گیمینگ، مسیر خود را با کشف پتانسیل محاسبات موازی و توسعه CUDA تغییر داد و با خلق معماری‌هایی چون Volta، Ampere و Hopper، به ستون فقرات انقلاب هوش مصنوعی بدل شد. کمیابی و اهمیت ژئوپلیتیکی تراشه‌هایش، موقعیتی انحصاری برای آن رقم زد. اکنون با تمرکز بر هوش مصنوعی فیزیکی و رباتیک، این شرکت در حال ترسیم آینده‌ای است که در آن، GPUهایش مغز هر سامانه هوشمند فیزیکی را شکل می‌دهند.

سؤالات رایج (FAQ)

۱. اولین محصول انویدیا که تحول بزرگی ایجاد کرد چه بود؟
کارت گرافیک GeForce 256 در سال ۱۹۹۹ که به عنوان اولین GPU جهان شناخته شد و پردازش هندسه سه‌بعدی را به سخت‌افزار منتقل کرد.

۲. CUDA چه نقشی در موفقیت انویدیا داشت؟
CUDA امکان استفاده از توان پردازش موازی GPU برای کاربردهای غیرگرافیکی را فراهم کرد و پایه‌گذار استفاده گسترده از GPU در یادگیری عمیق شد.

۳. چرا تراشه‌های A100 و H100 انویدیا راهبردی محسوب می‌شوند؟
زیرا قدرت پردازشی بی‌رقیبی برای آموزش و اجرای مدل‌های هوش مصنوعی دارند و در بسیاری از پروژه‌های پیشرفته حیاتی‌اند، به همین دلیل صادراتشان محدود شده است.

۴. Omniverse چیست و چه کاربردی دارد؟
یک پلتفرم شبیه‌سازی سه‌بعدی که امکان ایجاد محیط‌های مجازی پیچیده برای آموزش و آزمایش سیستم‌های هوش مصنوعی فیزیکی و رباتیک را فراهم می‌کند.

۵. آینده استراتژیک انویدیا در چه حوزه‌ای است؟
علاوه بر ادامه سلطه در هوش مصنوعی ابری، تمرکز اصلی روی توسعه هوش مصنوعی فیزیکی و رباتیک است که می‌تواند بازارهای صنعتی، حمل‌ونقل و حتی خانگی را متحول کند.

مطالب مرتبط

شرکت Nvidia نسل جدید کارت‌های گرافیک RTX 5090 و RTX 5080 را معرفی کرد؛ گامی بلند به‌سوی آینده…

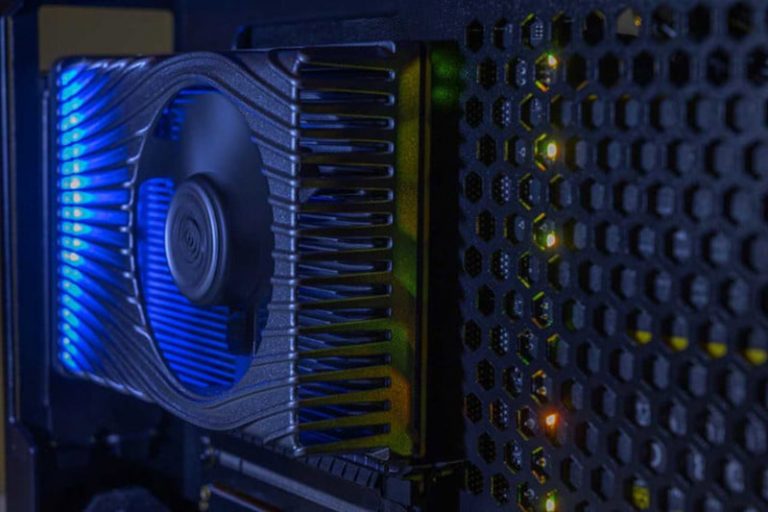

اینتل به‌زودی اولین کارت گرافیک گیمینگ مستقل را رونمایی می‌کند
